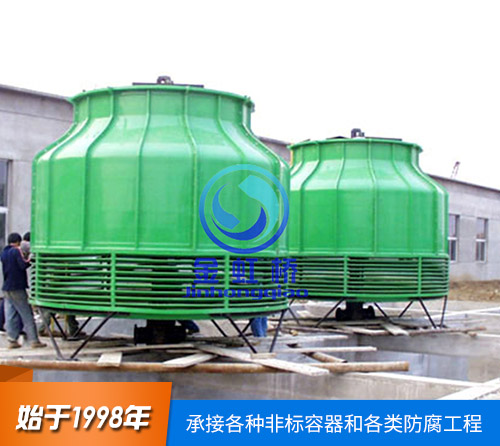

產品介紹
主要用途
?。?)DBNL3系列低噪聲型玻璃鋼冷卻塔——適用于水溫降3—8度的空調制冷機組等一般冷卻場合。
?。?)CDBNL3 系列超低噪聲型玻璃鋼冷卻塔——適用于對噪聲要求更嚴的賓館、醫院、公用建筑及距居民區較近的場合。
?。?)GBNL3 系列中高溫工業型玻璃鋼冷卻塔 ——適用于水溫降10-25度工業用水循環冷卻系統。
性能描述
性能與選擇
1、設計參數:
1)標準工況:進水溫度t1=37℃,出水溫度t2=32℃,設計濕球溫度τ=28℃,即水溫度Δt=5℃,冷幅高t2-τ=5℃
2)中溫工況:進水溫度t1=43℃,出水溫度t2=33℃,設計濕球溫度τ=28℃,即水溫度Δt=10℃冷幅高t2-τ=6℃
3)高溫工況:進水溫度t1=60℃,出水溫度t2=35℃,設計濕球溫度τ=28℃,即水溫度Δt=25℃冷幅高t2-τ=8℃
2、選用時須知水量Q,進水溫度t1,出水溫度t2及設計濕球溫度τ,然后再根據熱力性能曲線確定型號。熱力性能曲線見附表1、附表2。對曲線表以外的工況,可以進行熱力計算,其填料的容積散質系數β×ν如下:
1.2倍名義流量時:β×ν=18600 1.0倍名義流量時:β×ν=17800 0.8倍名義流量時:β×ν=17000
3、運轉重量按下塔體存水一半深計算,如果按裝滿水計算應乘以1.5。
4、本系列冷卻塔用于***冷月平均氣溫不低于-10℃的地區,氣溫過低處的用戶應提出預防凍結的要求,以便配置淋水導流環,不使水流到百葉上。冬季間斷運行過程中,可在水槽內加電熱管。
5、循環水渾濁度不大于50毫克/升,短期內不大于100毫克/升,不宜含油污和機械性雜質,必要時采取滅藻及水質穩定措施。
6、適用水溫不超過60℃,如超過可在訂貨時說明,本廠從選材上加以解決。如需阻燃型冷卻塔,請在訂貨時說明,本廠可以滿足要求。
7、布水管按名義流量開孔,如實際流量與名義流量相差±15%以上,用戶訂貨時應予以說明。
8、進水管水壓大約為2-5米水柱,設計時不要壓力過高,否則會產生飄水現象。
9、電機、風機均配套供應,需本廠派員現場安裝或技術指導,另加收費用。
10、當用戶需要在冷卻塔下塔體直接吸水時,需安裝“自動給水管”、“急速給水管”“排污管”“溢流管”,訂貨時需特別提出。
功能及特點
結構特征
?。?)塔體:型線合理,氣流平穩,材質優良,色彩鮮艷,表面膠衣樹脂內含有抗紫外線劑,耐老化,強度高,重量輕,耐腐蝕。下塔體按訂貨要求,可配有溢水、排污、自動給水管,可由此處直接吸水,省去冷卻池,上面裝有防噪消聲墊,有效降低了滴水聲。
?。?)填料:采用改性聚氯乙烯波片,橫向增加了凸筋,水的再分配能力強,阻力小,熱力性能好,耐高溫70度、低溫-50度,阻燃性好。
?。?)旋轉布水器及布水管:裝有不銹鋼球軸承,運轉靈活可靠,水頭低,布水均勻,采用鋁合金或玻璃鋼制成的布水管,管上安裝收水板,克服了飄水現象。
?。?)風機:由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、***率風機,鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。
?。?)電機:由清華大學電機系在Y型系列安裝尺寸的基礎上,為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。
?。?)減速裝置:采用了滌綸纖維增強氯丁橡膠動力帶傳動,耐高溫、效率高,遇水不伸展,克服了打滑現象,噪聲很小。
?。?)吸聲設施:超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的屏蔽,并在上下兩部裝有吸聲柵,以達到***大的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口屏蔽及吸聲柵,降低了風機及電機傳出來的噪聲。
?。?)進風窗:裝有玻璃鋼百葉片,減少飄水,氣流阻力小,特別適合北方地區及全年都需要使用冷卻塔的單位。
?。?)支架:所有風機、填料、進風窗、塔體等處鋼支架為裝配式,鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。
